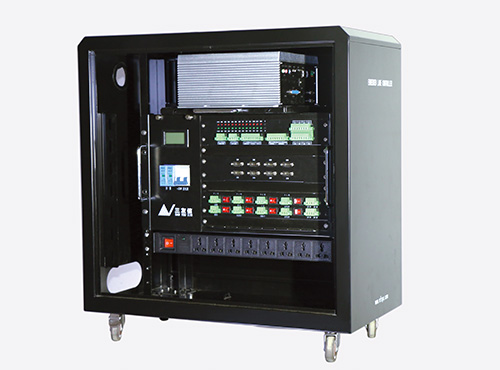

嵌入式车道控制器

产品简介：
嵌入式车道控制器是公路收费系统的核心设备之一，主要用于收费车道设备的控制和管理，实时采集、上传收费数据，控制、检测车道外围设备的运行及状态，本产品采用全封闭无风扇低功耗嵌入式工控机，具备运行稳定、无噪音、免维护等特点，适用于公路收费系统，该产品符合交通行业GB/T 24968-2010 《公路收费车道控制机》技术
要求，并获得交通产品权威检测机构颁发的交通工程产品批量生产安装准用证书和检测报告。
车道设备控制接口及机箱：
★ 车道设备控制接口：继电器触点电流容量需大于实际电流10倍以上，寿命5×10六次方以上；控制电路做浪涌隔离保护和抗干扰处理；
★ 设备配电单元：1组总空开、8组分立空开控制设备AC 220V供电，有过压、过流保护功能；开关电源：直流5V、12V、24V输出，电源做抗干扰处理；
★ 电源防雷保护器：放电电流等级：5KA；放电电流：25KA；防护级别：1.8KV；防护的内部短路电流：10KA；
★ 机箱：四面开门，便于安装和内部维修；门框和进线孔加密封橡胶垫圈，保证机箱防水、防尘；采用含油轴承免维护风扇，确保散热良好并防止灰尘堆积；钢质机箱，厚度≥1．5mm，表面喷塑；
★ 内部结构：除机箱外的机芯所有结构单元一体化，可整体取出上架安装。机箱内布局按功能分成多组功能模块，各单元可单独拆卸维修更换；强、弱电控制单元分开设置确保使用安全，接线端子排采用进口的压接端子，接线便捷、稳固，端子排做抗干扰处理。
设备构成：
★ 工控机采用全封闭无风扇机箱：具有专门的散热鳍片，节能、防尘、抗震、无噪音。
★ 采用低功耗嵌入式工控主板，板载处理器：Intel COREI5  主频≥2.7GHz（可选配）
   板载内存DDR3≥4GB（可选配）；存储：≥120GB的SSD固态硬盘，1THDD机械硬盘（可选配）。
★ DIO接口：板载至少16路带隔离的数字I/O通道 (可选配)。
★ 通讯接口：板载RS232串口≥6个、并口1个，PS键盘接口1个、VGA接口1个、
   USB3.0接口≥8个、≥2个千兆网卡、1个音频接口、2个标准PCI、1个MINI PCI、1个
   MINI PCI-E。(可选配)
★ 视频采集卡：分辨率PAL 768×576×24位，速率25帧/s （可选配） 。
★操作系统：支持windows7、windows8、windows10、linux等系统。
主要技术参数：
产品型号：NFR-CK-2
工作电压：AC 220(±15%)V ，50(±4%)Hz
工作温度：-40℃ ～ +80℃
工作湿度：10%～98%
MTBF：60000H
MTTR：＜0.5H
外形尺寸：长x宽x高：
610mm×340mm×585mm
防护等级：IP65
